1.1 Гусеничные трактора большой мощности
|
|
Гусеничный трактор ДЭТ-400

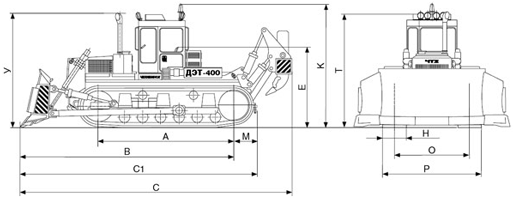

Технические характеристики
| Обозначение |
A |
В |
С |
С1 |
Е |
К |
М |
Н |
О |
Р |
Т |
Y |
| Размер, мм |
3200 |
6550 |
8720 |
7370 |
2720 |
4150 |
821 |
660 |
2450 |
3110 |
3900 |
3650 |
Двигатель
| Марка |
ЯМЗ 7511.10-34 |
| Эксплуатационная мощность, кВт (л.с.) |
272 (370) |
| Номинальная частота вращения об/мин |
1900 |
| Максимальная частота вращения холостого хода, об/мин |
2150 |
| Частота вращения при максимальном крутящем моменте об/мин |
1200 |
| Количество цилиндров шт. |
8 |
| рабочий объем, л |
14,86 |
| Диаметр цилиндра, мм |
130 |
| Ход поршня, мм |
140 |
| Масса, кг |
1250 |
| Система смазки двигателя |
комбинированная: под давлением и разбрызгиванием, с двумя масляными фильтрами. |
| Система питания топливом |
раздельного типа, с двумя фильтрами грубой очистки с водоотделителем – «Separ 2000», и тонкой очистки со сменным фильтрующим элементом. |
| Турбонаддув |
газотурбинный с одним турбокомпрессором и промежуточным охлаждением воздуха. |
| Система охлаждения |
жидкостная, закрытого типа, с фронтальным расположением радиатора и вентилятором. |
| Система пуска |
Основная - тяговым генератором ИГ-250; Дополнительная - стартером двигателя ЯМЗ 7511. |
Трансмиссия
Электромеханическая c вентильно-индукторными электромашинами переменного тока (ВИД) двухскоростная с автоматическим изменением тяговых усилий и скоростей движения в зависимости от тягового сопротивления.
Автоматическая трансмиссия освобождает водителя от необходимости переключения передач при выполнении землеройных и транспортных работ. Максимальное тяговое усилие, не менее 480 к
Скорость движения при отсутствии буксования, км/ч:
| Передний ход |
0 ... 15,7 |
| Задний ход |
0 ... 15,7 |
Индукционный генератор ИГ-250
| Мощность, кВт |
250 |
| Напряжение номинальное, В |
600 |
| Ток, А |
600 |
| Частота вращения номинальная, об/мин |
2550 |
| Частота вращения максимальная, об/мин |
2650 |
| Масса, кг |
1120 |
Индукционный двигатель ИД-240
| Мощность, кВт |
240 |
| Напряжение номинальное, В |
600 |
| Ток, А |
560 |
| Частота вращения номинальная, об/мин |
430 |
| Частота вращения максимальная, об/мин |
2250 |
| Масса, кг |
2860 |
Управление электротрансмиссией
| Электронная система управления |
| Блок силовой |
БС-400 |
| Номинальная мощность, кВт |
240 |
| Напряжение питания для пуска, В |
24+5 |
| Мощность зарядки АКБ, кВт |
3,5 |
| Охлаждение |
принудительное, воздушное |
Блок обработки сигналов датчика температур БОС ДТ-250
| Номинальное напряжение, В |
24+5 |
| Охлаждение |
воздушное |
| Масса, кг |
2,46 |
Блок микроконтроллера БМ-400
| Номинальное напряжение, В |
24+5 |
| Охлаждение |
воздушное |
| Масса, кг |
2,46 |
Механическая часть трансмиссии
| Муфта предохранительная |
фрикционная, многодисковая, сухого трения |
| Привод генератора |
ИГ-250 |
| Повышающий редуктор с парой цилиндрических косозубых шестерён. |
Механизм поворота и тормоза
Планетарные механизмы поворота (ПМП) обеспечивают получение двух передач (рабочей и транспортной) вперёд и назад, выполнение поворотов и торможение трактора ДЭТ-400.
ПМП имеют планетарный ряд, состоящий из системы шестерён постоянного зацепления, блокировочный фрикцион и два тормоза.
Управление ПМП осуществляется одним рычагом через гидравлический сервопривод.
Бортовая передача
Двухступенчатая, с парой цилиндрических шестерён и планетарным рядом.
Редуктор раздаточный с ВОМ
Пара цилиндрических шестерён для привода насосов гидросистемы и парой конических шестерён для привода масляного насоса трансмиссии.
Низковольтное оборудование
| Система управления электротрансмиссией |
электронная |
| Номинальное напряжение, В |
24 |
| Зарядка АКБ и бортовой сети от ИГ-250 мощностью, кВт |
3,5 |
| Количество аккумуляторных батарей, шт. |
4 |
Ходовая часть
Тележки сварные, прямоугольного сечения. Подвеска торсионная, индивидуальная для каждого опорного катка, замкнутая на рамы тележек. Натяжные колеса выполнены цельнолитыми закрытого типа.
| Опорный каток, шт. |
12 |
| Поддерживающих катков, шт. |
4 |
| Механизм натяжения гусеницы |
гидравлический |
Гусеница
| Количество звеньев в каждой ленте, шт. |
56 |
| Шаг, мм |
218 |
| Ширина башмака, мм |
690 |
| Высота грунтозацепа, мм |
70 |
Гидравлическая система
| Подъем и заглубление отвала и рыхлителя |
|
| Максимальное давление нагнетания, МПа (кгс/см кв.) |
10,0+0,5 (100+5) |
| Перекос отвала бульдозера, регулирование угла рыхления и стойки рыхлителя |
Работа одного насоса НШ-100-3Л |
| Максимальное давление нагнетания, МПа (кгс/см кв.) |
10+0,5 (100+5) |
| Распределитель |
вухзолотниковый, трехпозиционный |
Заправочные ёмкости
| Топливная система, л |
850 |
| Гидравлическая система, л |
165 |
| Система охлаждения двигателя, л |
76 |
| Система смазки двигателя, л |
30 |
| Система смазки и управления трансмиссией, л |
80 |
Масса и Габариты
| Эксплуатационная масса трактора, кг |
36100 |
| Длина, мм |
6750 |
| Ширина, мм |
3110 |
| Высота, мм |
3900 |
| Система смазки и управления трансмиссией, л |
80 |
| Эксплуатационная масса бульдозера, кг |
41600 |
| Длина, мм |
7370 |
| Ширина, мм |
4250 |
| Высота, мм |
3900 |
| Эксплуатационная масса бульдозера с рыхлителем, кг |
44500 |
| Длина, мм |
8720 |
| Ширина, мм |
4250 |
| Высота, мм |
3900 |
 |
